12W1V3-4

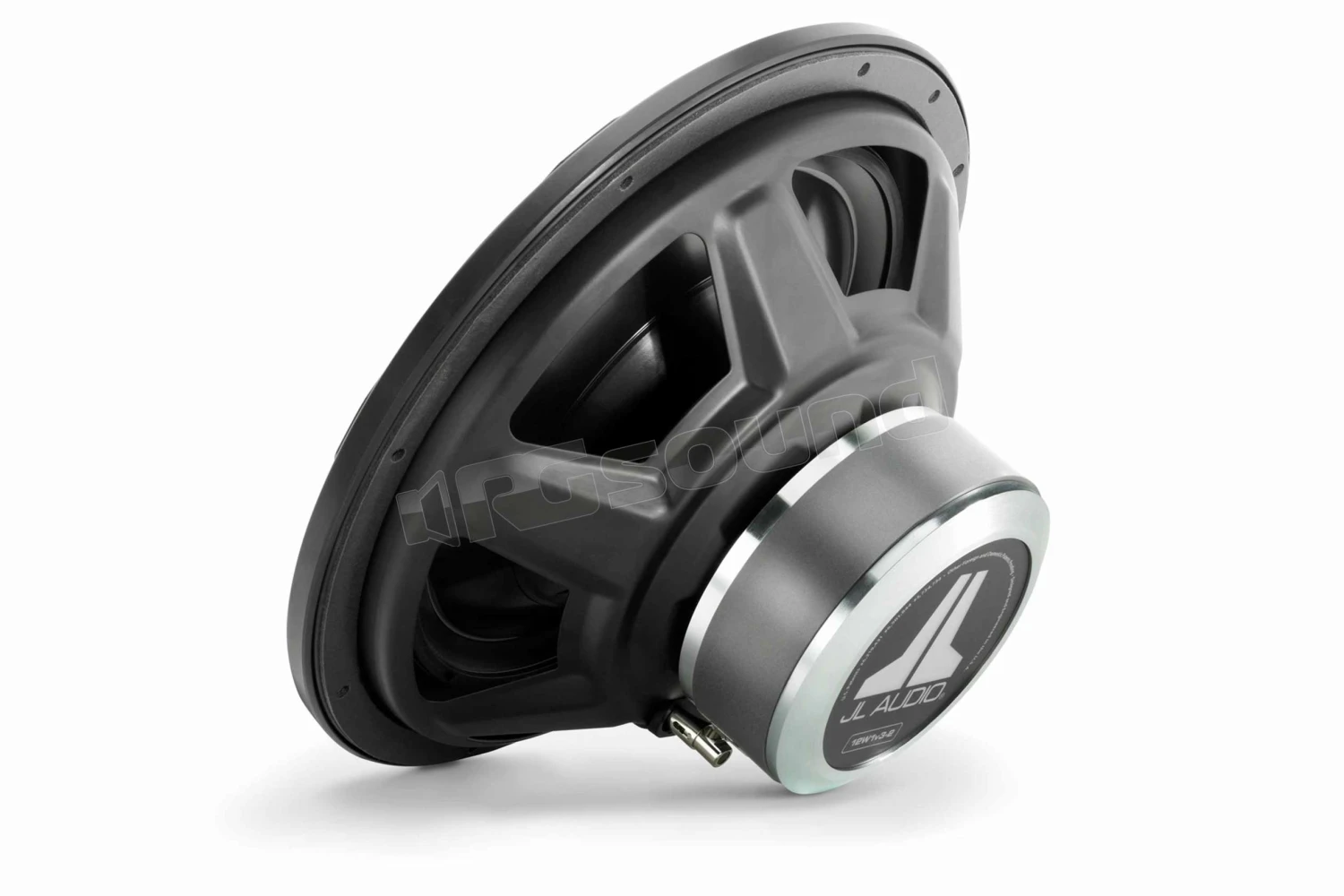

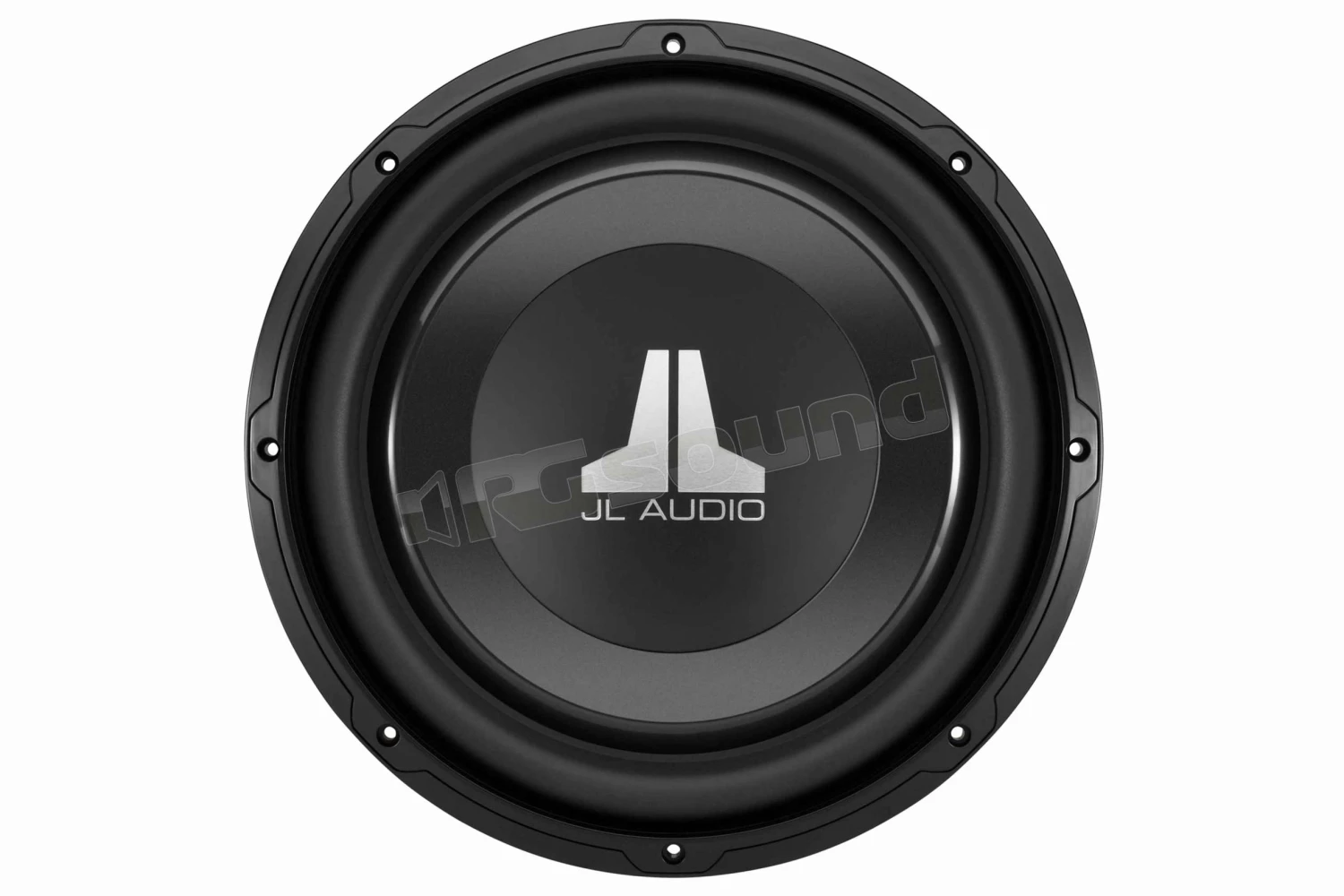

JL Audio 12W1V3-4 subwoofer 30cm, potenza 300W @ 4 Ohm



12W1v3-4 è una scelta eccezionale quando si ha poco spazio a disposizione e la potenza dell’amplificatore è moderata, grazie alla sua profondità di montaggio ridotta (137 mm) e una struttura del motore compatta.

Eccellente capacità di escursione e linearità consentono al sub 12W1v3-4 di riprodurre bassi con un’estensione e una qualità scioccanti. E’ consigliato utilizzarlo con una gamma di potenza da 75W a 300W ed è ottimizzato per operare in box compatto sigillato da 31,5 litri.



JL Audio 12W1V3-4 caratteristiche tecniche

Continuous Power Handling (RMS) 300 W

Recommended Amplifier Power (RMS) 75 – 300 W

Nominal Impedance (Znom) 4 Ohm

Free Air Resonance (Fs) 26.21 Hz

Electrical “Q” (Qes) 0.535

Mechanical “Q” (Qms) 8.2

Total Speaker “Q” (Qts) 0.502

Equivalent Compliance (Vas) 2.706 cu ft / 76.63 L

One-Way Linear Excursion (Xmax) 0.45 in / 11 mm

Reference Efficiency (no) 0.25%

Efficiency (1 W / 1 m) 86.1 dB SPL

Effective Piston Area (Sd) 81.426 sq in / 0.0525 sq m

DC Resistance (Re) 3.915 Ω

Nominal Diameter 12.0 in / 300 mm

Overall Diameter (A) 12.5 in / 318 mm

Mounting Hole Diameter (B) 11.0625 in / 281 mm

Bolt Hole Circle Diameter (C) 11.7 in / 297 mm

Motor Outer Diameter (D) 5.25 in / 133 mm

Mounting Depth (E) 5.41 in / 137 mm

Driver Displacement 0.052 cu ft / 1.47 L

Net Weight 12.2 lb / 5.5 kg



Parametri cassa chiusa

Wall Thickness 0.75 in / 19 mm

Front Baffle Thickness 0.75 in / 19 mm

Volume (net int.) 1.10 cu ft / 31.5 L

External Width (W) 16 in / 406 mm

External Height (H) 16 in / 406 mm

External Depth (D) 11 in / 279 mm

F 339.63 Hz

Fc 48.75 Hz

Qtc 0.9338



Parametri cassa reflex

Wall Thickness 0.75 in / 19 mm

Front Baffle Thickness 0.75 in / 19 mm

Volume (net int.) 1.6 cu ft / 45.3 L

External Width (W) 25 in / 635 mm

External Height (H) 15.5 in / 394 mm

External Depth (D) 13 in / 330 mm

Internal Slot Port Width (SW) 1.5 in / 38 mm

Internal Slot Port Height (SH) 14 in / 356 mm

Internal Slot Port Length (SL) 30.75 in / 781 mm

Port Extension Length (EL) 17 in / 432 mm

Tuning Frequency (Fb) 31.79 Hz

F 331.41 Hz
